Kutija upravljačke jedinice

12_0506 · BMW E34 520i M50 · Elektrika motora

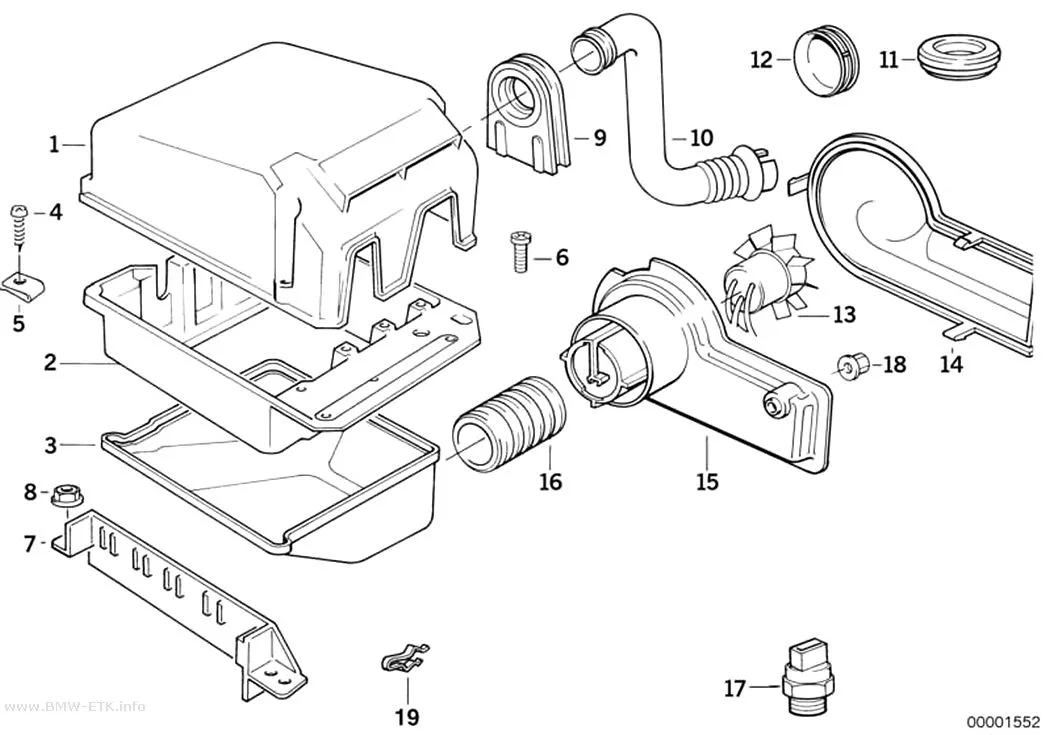

Šema: Kutija upravljačke jedinice
Klik na broj na šemi označava deo u tabeli.
Poz.Broj delaOpisKol.
01 12 90 1 747 122 Poklopac · Cover do 09/1992 1
02 12 90 1 747 121 Središnji deo · Center part do 09/1992 1
03 12 90 1 716 922 Bottom part do 09/1992 1
04 07 11 9 907 925 Samourezni zavrtanj sa cilindričnom glavom · Fillister head self-tapping screw do 09/1992 4
05 46 63 7 651 465 Utična navrtka · Plug-in nut do 09/1992 4
06 07 11 9 906 423 Zavrtanj sa cilindričnom glavom · Fillister head screw do 09/1992 4
07 12 63 1 711 257 Nosač releja · Holder, relay do 09/1992 1
08 07 12 9 904 553 Šestougaona navrtka sa pločicom · Hex nut with plate do 09/1992 4
09 12 90 1 717 087 Gumena uvodnica · Grommet do 09/1992 1
10 12 90 1 747 478 Crevo za vazduh · Vent hose do 09/1992 1
11 12 90 1 717 047 Gumena uvodnica · Grommet do 09/1992 1
12 12 90 1 717 046 Gumena uvodnica · Grommet do 09/1992 1
13 12 90 1 720 343 Ventilatorska jedinica · Blower unit do 09/1992 1
14 12 90 1 713 436 Usisna grana · Intake manifold do 09/1992 1
14 12 90 1 713 435 Intake manifold upper part do 09/1992 1
15 12 90 1 713 434 Usisna grana · Intake manifold do 09/1992 1
15 12 90 1 713 433 Intake manifold lower part do 09/1992 1
16 12 90 1 718 979 Gumeni nosač · Rubber mounting do 09/1992 1
17 12 63 1 717 443 Temperaturni prekidač · Temperature switch do 09/1992 1
18 16 13 1 176 747 Plastična navrtka za klin sa krupnim navojem · Plastic nut for coarse threaded pin do 09/1992 2
19 12 90 1 731 968 Opruga · Spring 4
Napomene iz kataloga
  • Za vozila za australijsko tržište ili vozila za toplu klimu. VAŽI SAMO ZA VENTILACIJU E-BOXA *****
  • For vehicles with National version Australia ONLY APPLIES TO E-BOX-VENTILATION *****
  • For vehicles with Hot-climate version ONLY APPLIES TO E-BOX-VENTILATION *****
  • Važi samo za ventilaciju E-BOX-a

Brojeve delova proveri po VIN-u pre kupovine: u katalogu isti deo ima više izvedbi, zavisno od motora i godišta proizvodnje.
