Cevi ulja hidrauličnog servoupravljača

32_0064 · BMW E34 520i M50 · Upravljanje

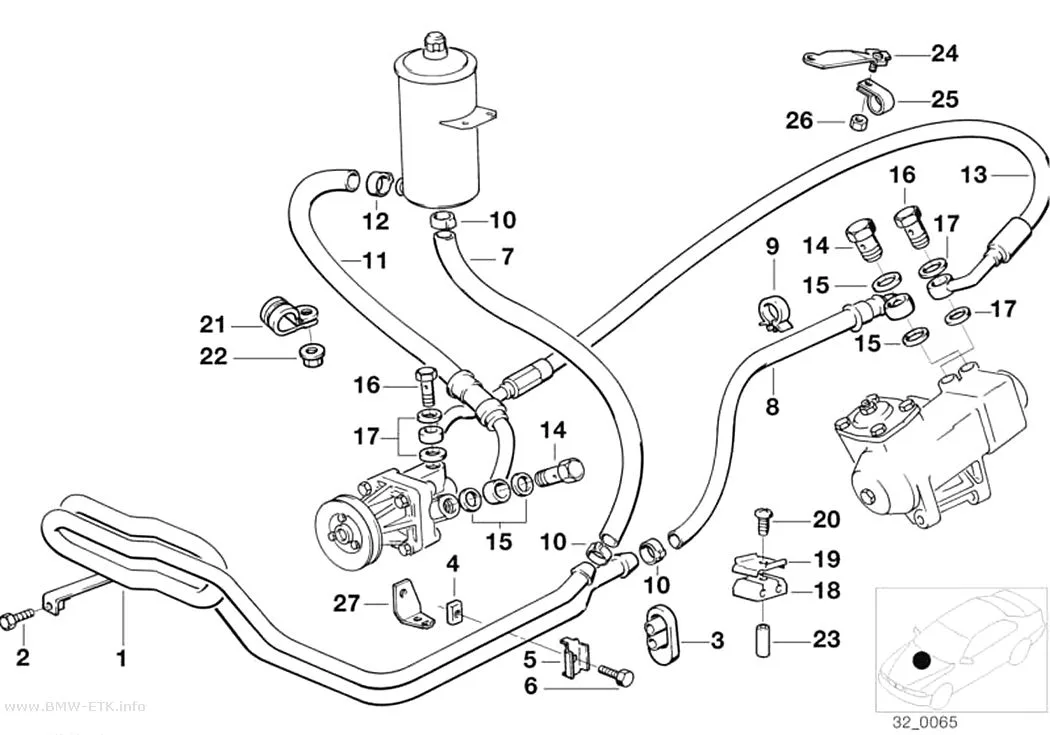

Šema: Cevi ulja hidrauličnog servoupravljača
Klik na broj na šemi označava deo u tabeli.
Poz.Broj delaOpisKol.
01 32 41 1 137 934 Cev · Pipe 1
02 07 11 9 913 429 Šestougaoni zavrtanj sa podloškom · Hex Bolt with washer 1
02 07 11 9 900 054 Šestougaoni zavrtanj · Hex Bolt 1
03 32 41 1 130 712 Gumena uvodnica · Rubber grommet 1
04 07 12 9 926 512 Kavezna navrtka · Cage nut 1
05 17 22 1 116 130 Šelna · Clamp 1
06 07 11 9 913 483 Šestougaoni zavrtanj · Hex Bolt 1
06 07 11 9 913 589 Šestougaoni zavrtanj · Hex Bolt 1
06 07 11 9 904 505 Šestougaoni zavrtanj · Hex Bolt do 04/1991 1
07 32 41 1 131 524 Crevo · Hose po potrebi
08 32 41 1 136 994 Povratna cev · Return pipe 1
08 32 41 1 137 281 Povratna cev · Return pipe 1
09 61 13 1 368 928 Nosač cevi · Tubing support 1
10 16 12 1 180 242 Šelna za crevo · Hose clamp 3
11 32 41 1 137 064 Usisna grana · Intake manifold 1
11 32 41 1 139 449 Usisna grana · Intake manifold do 07/1991 1
11 32 41 1 139 448 Usisna grana · Intake manifold do 07/1991 1
11 32 41 1 137 063 Usisna grana · Intake manifold 1
11 32 41 1 139 447 Usisna grana · Intake manifold do 09/1990 1
12 32 11 1 131 345 Šelna za crevo · Hose clamp 1
13 32 41 1 139 869 Sklop creva za pritisak · Pressure hose assy 1
13 32 41 1 141 716 Sklop creva za pritisak · Pressure hose assy 1
13 32 41 1 139 900 Sklop creva za pritisak · Pressure hose assy 1
13 32 41 1 141 719 Sklop creva za pritisak · Pressure hose assy 1
14 32 41 6 852 470 Šuplji zavrtanj · Hollow bolt 2
15 32 41 1 093 597 Zaptivni prsten · Gasket ring 4
16 32 41 6 852 469 Šuplji zavrtanj · Hollow bolt 2
17 32 41 1 093 596 Zaptivni prsten · Gasket ring 4
18 32 41 1 125 162 Gumeni nosač · Rubber mounting 2
19 32 41 1 125 658 Sklop creva za pritisak potpore · Support pressure hose assy 2
20 34 32 1 119 239 Samourezni zavrtanj · Screw, self tapping 2
21 12 52 1 270 936 Šelna · Clamp 1
22 16 13 1 176 747 Plastična navrtka za klin sa krupnim navojem · Plastic nut for coarse threaded pin 2
23 32 41 1 139 014 Čaura · Bush 1
24 32 41 1 139 877 Nosač · Holder 1
25 64 53 1 357 128 Šelna · Clamp 1
26 07 12 9 922 705 Samokočiva navrtka · Self-locking hex nut 1
26 07 14 7 575 163 Samokočiva navrtka · Self-locking hex nut 1
27 32 41 1 139 818 Nosač · Holder do 04/1991 1
Napomene iz kataloga
  • Za vozila sa samonivelišućim vešanjem

Brojeve delova proveri po VIN-u pre kupovine: u katalogu isti deo ima više izvedbi, zavisno od motora i godišta proizvodnje.
