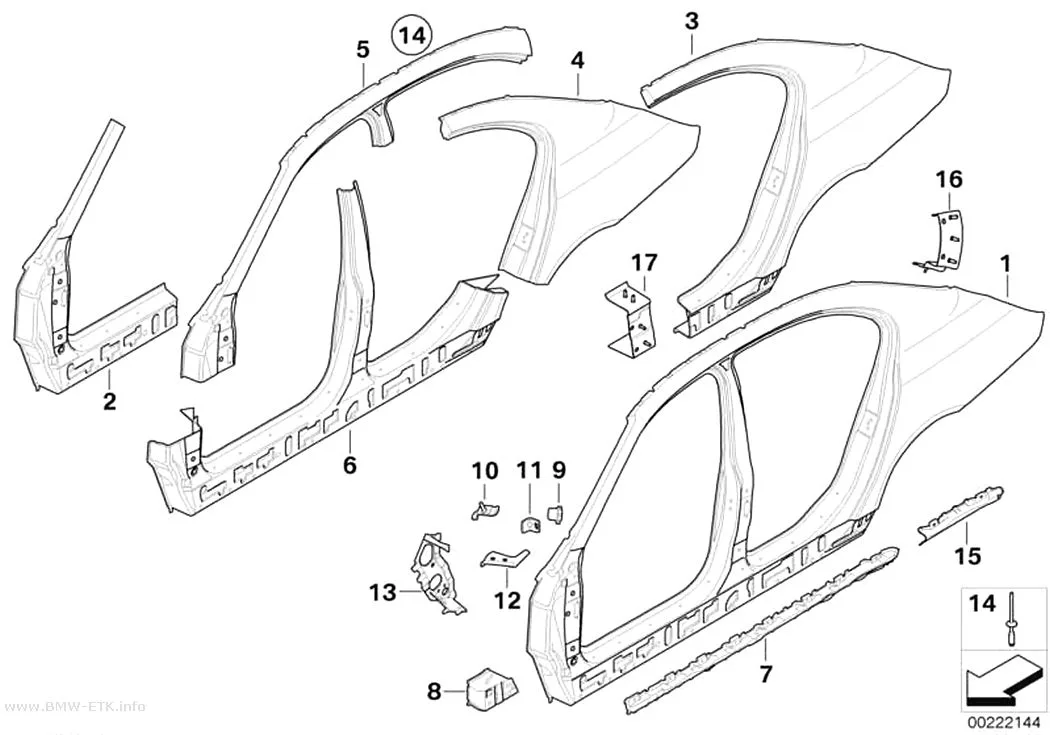

Bočni ram
41_1547 · BMW E60 520d · Karoserija
| Poz. | Broj dela | Opis | Kol. |
|---|---|---|---|
| 01 | 41 21 7 111 313 | Bočni ram karoserije, levo · Body-side frame left Potrebno za popravku | 1 |
| 01 | 41 21 7 111 314 | Okvir bočne strane karoserije, desno · Body-side frame right Potrebno za popravku | 1 |
| -- | 41 21 2 460 164 | Nastavak za pozicioniranje T-zavrtnja · Positioning aid T-bolt | 1 |
| -- | 83 42 5 A54 7B9 | Zaptivna masa D2 · Sealant D2 | 1 |
| -- | 41 31 8 412 638 | T-zavareni zavrtanj · T-weld bolt | 20 |
| -- | 07 14 8 499 258 | Šestougaoni zavrtanj sa konusom · Hexagon screw with taper | 4 |
| 02 | 41 21 7 111 317 | Spoljašnja A-stubna obloga, leva · Column A exterior, left Potrebno za popravku | 1 |
| 02 | 41 21 7 111 318 | Spoljašnja obloga A-stuba, desno · Column A exterior, right Potrebno za popravku | 1 |
| 03 | 41 21 7 111 319 | Levi zadnji bočni panel · Left rear side panel Potrebno za popravku | 1 |
| -- | 83 19 0 301 421 | Slepa zakovica N3 · Blind rivet N3 | 29 |
| -- | 83 19 0 301 639 | Zavrtanj · Screw | 1 |
| -- | 83 19 2 158 654 | Lepak za karoseriju K5 · Body adhesive K5 | 1 |
| -- | 83 19 2 211 217 | Sredstvo za čišćenje R1 · Cleaner R1 | 1 |
| -- | 83 19 2 457 307 | Udarna zakivka N4 · Punch rivet N4 | 30 |
| -- | 83 19 5 A59 935 | Lepak za karoseriju K5 · Body adhesive K5 | 1 |
| -- | 07 14 7 169 847 | Plastična navrtka sa podloškom · Plastic cap nut with washer | 10 |
| -- | 41 21 7 275 567 | Ojačavajuća ploča praga · Reinforcement plate, sill | 1 |
| -- | 41 21 7 275 581 | Ojačavajuća pločica C-stuba, levo · Reinforcement plate, C-pillar, left | 1 |
| 03 | 41 21 7 111 320 | Desna zadnja bočna ploča · Right rear side panel Potrebno za popravku | 1 |
| -- | 41 21 7 275 596 | Ojačavajuća ploča C-stuba, desna · Reinforcement plate, C-pillar, right | 1 |
| 05 | 41 21 7 111 323 | Okvir krova levo · Roof frame left Potrebno za popravku | 1 |
| 05 | 41 21 7 111 324 | Desni ram krova · Right roof frame Potrebno za popravku | 1 |
| 06 | 41 21 7 111 325 | B-stub sa levim pragom · Column B with left rocker panel Potrebno za popravku | 1 |
| 06 | 41 21 7 111 326 | B-stub sa desnim pragom · Column B with right rocker panel Potrebno za popravku | 1 |
| 07 | 41 21 7 111 357 | Gornja spoljašnja obloga ulaza levo · Top, entrance, exterior left | 1 |
| 07 | 41 21 7 111 358 | Spoljašnji gornji deo ulaza, desni · Top, entrance, exterior right | 1 |
| 08 | 41 21 7 111 353 | Deformaciona kutija, leva · Crash box, left | 1 |
| 08 | 41 21 7 111 354 | Deformaciona kutija, desno · Crash box, right | 1 |
| 09 | 41 21 7 111 355 | Nosač blatobrana · Fender bracket | 1 |
| 10 | 41 00 7 176 128 | Nosač bočnog panela, gornji · Bracket, side panel, top | 1 |
| 11 | 41 21 7 111 361 | Nosač bočnog panela, donji · Bracket, side panel, bottom | 2 |
| 12 | 41 21 7 117 219 | Konektor bočnog rama, gornji levi · Connector, side frame, top, left | 1 |
| 12 | 41 21 7 117 220 | Spojnica bočnog rama, gornja, desna · Connector, side frame, top, right | 1 |
| 13 | 41 21 7 111 327 | Konektor, bočni ram, donji levi · Connector, side frame, bottom, left | 1 |
| 13 | 41 21 7 111 328 | Spojnica bočnog rama, donja, desna · Connector, side frame, bottom, right | 1 |
| 14 | 07 14 8 497 788 | Popravna zakivka za T-zavrtanj · Repair rivet for T-bolt | po potrebi |
| 14 | 07 14 7 075 520 | Popravna zakivka za T-zavrtanj · Repair rivet for T-bolt | po potrebi |
| 14 | 07 14 8 497 787 | Popravna zakivka za T-zavrtanj · Repair rivet for T-bolt | po potrebi |
Napomene iz kataloga
- Izvodi se tehnologijom popravke lepljenjem/zakivanjem. *****
- Debljina materijala / područje stezanja ***** 2,5–6,0 mm
- Debljina materijala / stezna oblast ***** 0,8 - 2,5 mm
Brojeve delova proveri po VIN-u pre kupovine: u katalogu isti deo ima više izvedbi, zavisno od motora i godišta proizvodnje.
