Cevi ulja hidrauličnog servoupravljača

32_1742 · BMW E60N 520d N47 · Upravljanje

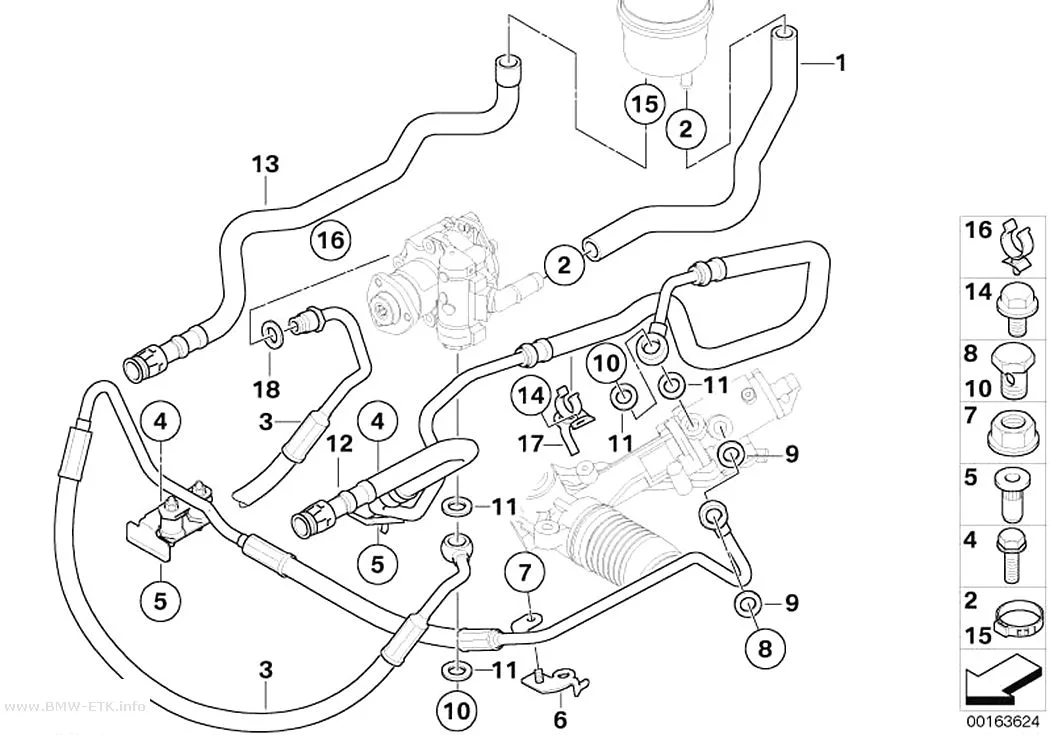

Šema: Cevi ulja hidrauličnog servoupravljača
Klik na broj na šemi označava deo u tabeli.
Poz.Broj delaOpisKol.
01 32 41 6 850 576 Usisna cev · Suction pipe 1
01 32 41 6 850 578 Usisna cev · Suction pipe 1
01 32 41 6 850 577 Usisna cev · Suction pipe 1
02 32 41 6 751 127 Šelna za crevo · Hose clamp 2
03 32 41 6 777 276 Ekspanziono crevo · Expansion hose 1
03 32 41 6 777 278 Ekspanziono crevo · Expansion hose 1
03 32 41 6 777 286 Ekspanziono crevo · Expansion hose 1
03 32 41 6 777 288 Ekspanziono crevo · Expansion hose 1
03 32 41 6 777 281 Ekspanziono crevo · Expansion hose 1
03 32 41 6 777 283 Ekspanziono crevo · Expansion hose 1
04 07 11 9 903 849 Šestougaoni zavrtanj sa podloškom · Hex Bolt with washer 3
04 07 11 9 904 527 Šestougaoni zavrtanj sa podloškom · Hex Bolt with washer 3
05 17 11 7 571 134 Slepa navrtka sa ravnom glavom · Blind rivet nut, flat headed 2
06 32 41 6 761 541 Bracket, console 1
07 07 11 9 905 544 Šestougaona navrtka sa pločicom · Hex nut with plate 1
08 32 41 6 781 261 Šuplji zavrtanj sa nepovratnim ventilom · Banjo bolt with check valve 1
09 07 11 9 906 464 Zaptivni prsten · Gasket ring 2
10 32 41 6 852 470 Šuplji zavrtanj · Hollow bolt 2
11 07 11 9 906 463 Zaptivni prsten · Gasket ring 4
12 32 41 6 777 277 Povratna cev · Return pipe 1
12 32 41 6 777 279 Povratna cev · Return pipe 1
12 32 41 6 777 289 Povratna cev · Return pipe 1
12 32 41 6 777 282 Povratna cev · Return pipe 1
12 32 41 6 777 284 Povratna cev · Return pipe 1
13 32 41 6 782 804 Povratni vod hladnjaka · Radiator return line 1
13 32 41 6 761 499 Povratni vod hladnjaka · Radiator return line 1
14 07 11 9 903 842 Šestougaoni zavrtanj · Hex Bolt 1
15 32 41 6 751 128 Šelna za crevo · Hose clamp 1
16 32 41 6 767 170 Šelna za crevo · Hose clamp 1
17 32 41 6 782 612 Holder, return line 1
18 64 50 8 390 601 Zaptivni prsten · Gasket ring 1
Napomene iz kataloga
  • Za vozila sa CO2 opremom
  • Za vozila sa aktivnim upravljanjem

Brojeve delova proveri po VIN-u pre kupovine: u katalogu isti deo ima više izvedbi, zavisno od motora i godišta proizvodnje.
