Cevi ulja hidrauličnog servoupravljača

32_1813 · BMW F01 730d · Upravljanje

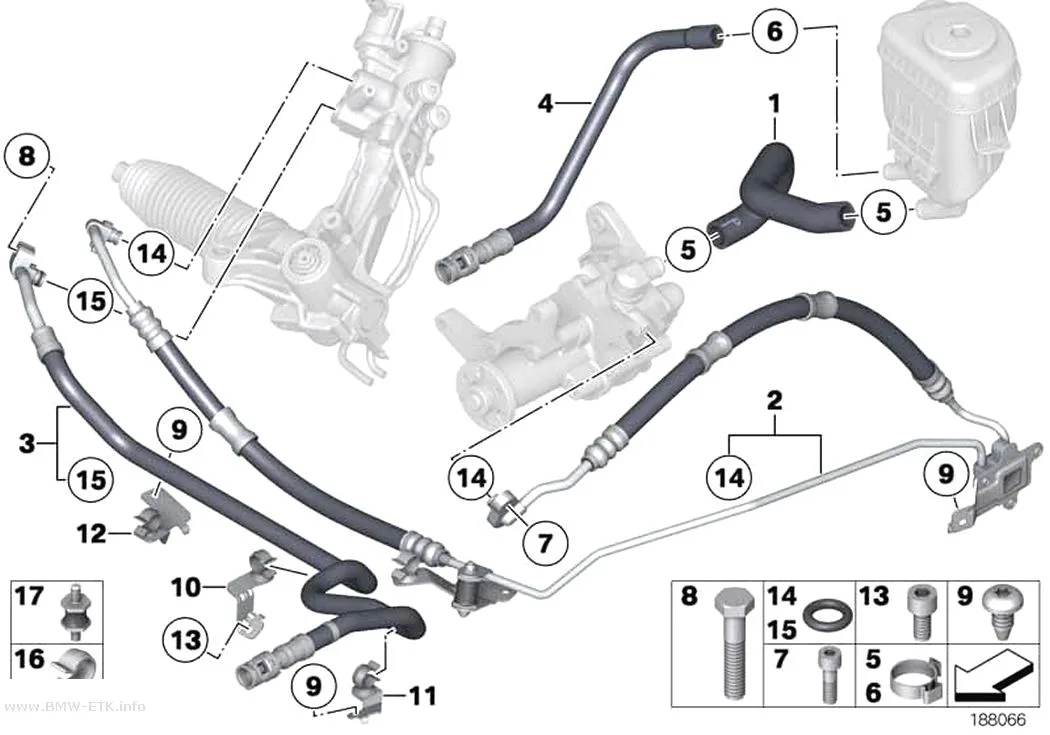

Klik na broj na šemi označava deo u tabeli.

Poz.	Broj dela	Opis	Kol.
01	32 41 6 850 311	Usisna cev · Suction pipe	1
02	32 41 6 790 635	Ekspanziono crevo · Expansion hose	1
02	32 41 6 792 761	Ekspanziono crevo · Expansion hose	1
02	32 41 6 790 636	Ekspanziono crevo · Expansion hose	1
03	32 41 6 790 041	Povratna cev · Return pipe	1
03	32 41 6 796 374	Povratna cev · Return pipe	1
03	32 41 6 796 378	Povratna cev · Return pipe	1
03	32 41 6 796 373	Povratna cev · Return pipe	1
03	32 41 6 796 377	Povratna cev · Return pipe	1
04	32 41 6 778 503	Povratni vod hladnjaka · Radiator return line	1
05	32 41 6 763 470	Šelna za crevo · Hose clamp	2
06	32 41 6 751 127	Šelna za crevo · Hose clamp	1
07	07 12 9 904 477	ISA zavrtanj · ISA screw	1
08	07 11 9 902 910	Šestougaoni zavrtanj · Hex Bolt	1
09	31 14 6 786 689	Samourezujući Torx zavrtanj · Torx screw, self-tapping	4
10	32 41 6 785 634	Nosač povratne cevi · Return pipe bracket	1
11	32 41 6 785 633	Nosač povratne cevi · Return pipe bracket	1
12	32 41 6 785 635	Nosač povratne cevi · Return pipe bracket	1
13	07 12 9 905 867	ISA zavrtanj · ISA screw	2
14	32 41 6 788 696	O-prsten · O-ring	2
16	13 53 7 792 950	Nosač cevi · Tubing support	4
17	07 13 6 778 958	Gumeni nosač · Rubber mounting Samo uz odgovarajući prateći deo	1
--	07 11 9 905 949	Šestougaona navrtka sa pločicom · Hex nut with plate	2

Napomene iz kataloga

Brojeve delova proveri po VIN-u pre kupovine: u katalogu isti deo ima više izvedbi, zavisno od motora i godišta proizvodnje.
