Cevi ulja hidrauličnog servoupravljača

32_2151 · BMW F10N 550iX · Upravljanje

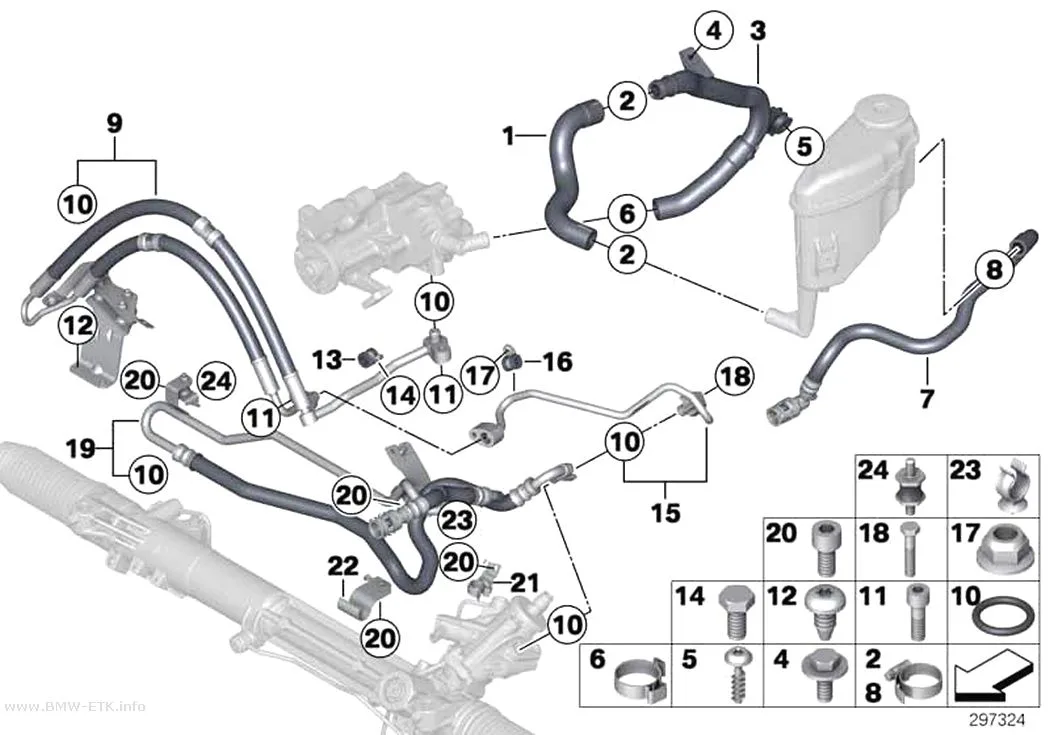

Klik na broj na šemi označava deo u tabeli.

Poz.	Broj dela	Opis	Kol.
01	32 41 6 799 880	Usisna cev · Suction pipe	1
02	64 21 8 367 179	Šelna za crevo · Hose clamp	2
03	32 41 6 799 881	Usisna cev · Suction pipe	1
04	07 11 9 902 913	Šestougaoni zavrtanj sa podloškom · Hex Bolt with washer	1
05	11 61 7 533 331	Zavrtanj · Screw	1
06	32 41 6 763 470	Šelna za crevo · Hose clamp	1
07	32 41 6 799 883	Povratni vod hladnjaka · Radiator return line	1
08	07 12 9 952 109	Šelna za crevo · Hose clamp	1
09	32 41 6 786 573	Expansion hose 1st part	1
10	32 41 6 788 696	O-prsten · O-ring	4
11	07 12 9 904 477	ISA zavrtanj · ISA screw	1
12	31 14 6 786 689	Samourezujući Torx zavrtanj · Torx screw, self-tapping	2
13	64 50 3 450 202	Šelna · Clamp	1
14	07 11 9 905 524	Šestougaoni zavrtanj · Hex Bolt	1
15	32 41 6 797 192	Expansion hose 2nd part	1
16	12 14 1 305 028	Šelna · Clamp	1
17	07 11 9 905 949	Šestougaona navrtka sa pločicom · Hex nut with plate	1
18	07 11 9 902 910	Šestougaoni zavrtanj · Hex Bolt	1
19	32 41 6 797 306	Povratna cev · Return pipe	1
20	07 12 9 905 867	ISA zavrtanj · ISA screw	4
21	32 41 6 791 635	Holder, return line	1
22	32 41 6 791 634	Nosač povratne cevi · Return pipe bracket	1
23	11 72 7 511 099	Šelna za crevo · Hose clamp	1
24	32 41 6 769 256	Gumeni nosač · Rubber mounting Samo uz odgovarajući prateći deo	4

Brojeve delova proveri po VIN-u pre kupovine: u katalogu isti deo ima više izvedbi, zavisno od motora i godišta proizvodnje.
