Konektorska veza od B35*1B do B513*1B

61_6178 · BMW G21N 320d · Električni sistem vozila

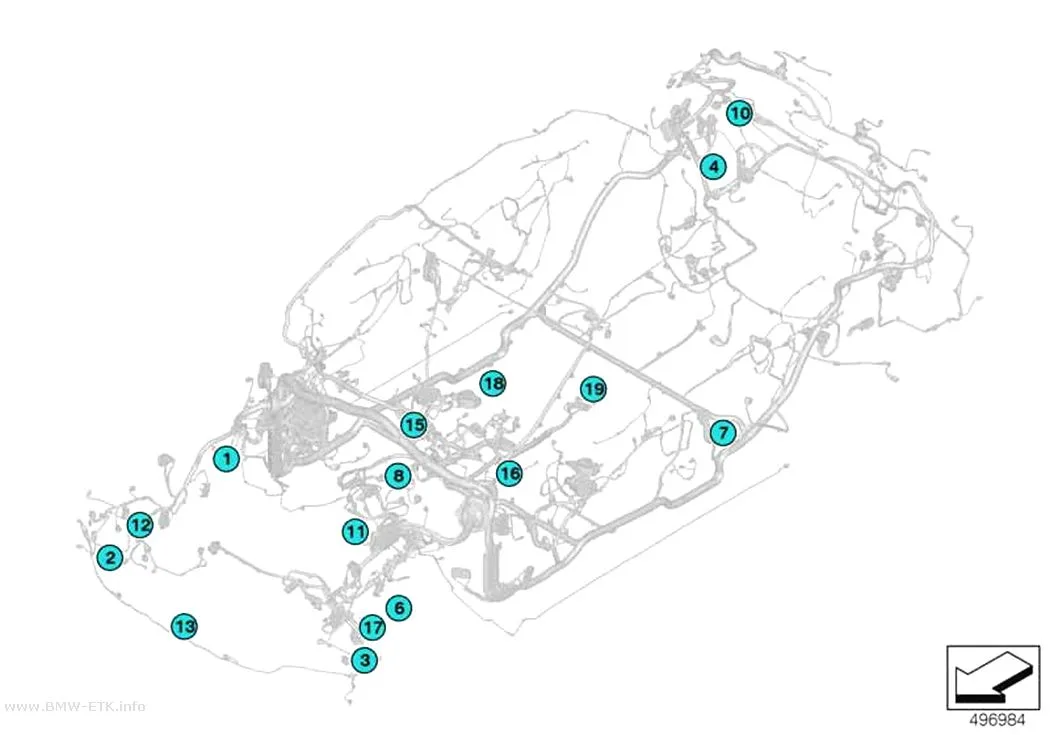

Šema: Konektorska veza od B35*1B do B513*1B
Klik na broj na šemi označava deo u tabeli.
Poz.Broj delaOpisKol.
02 12 52 7 615 488 Kućište utičnice, nekodirano · Socket housing, uncoded Samo uz odgovarajući prateći deo 1
-- 61 13 8 727 251 Čeoni spojnik sa termoskupljajućom cevi · Butt connector with heat-shrink tubing 2
-- 12 52 0 056 954 Kontaktna čaura MCON 1.2, zaptivka provodnika sa kablom · Bush.contact MCON 1.2 str.seal.w.cable 2
03 12 52 7 622 806 Kućište konektora · Socket housing Samo uz odgovarajući prateći deo 1
-- 61 13 8 366 249 Slepa uvodnica · Dummy grommet 2
06 61 13 8 383 300 Univerzalno kućište konektora, nekodirano · Universal socket housing uncoded Samo uz odgovarajući prateći deo 1
-- 61 13 0 085 034 Čaura kontakta MQS, zaptivka provodnika sa kablom · Bushing contact MQS strand seal w.cable 3
07 12 52 7 543 313 Univerzalno kućište konektora, nekodirano · Universal socket housing uncoded Samo uz odgovarajući prateći deo 1
13 61 13 8 364 624 Univerzalno kućište konektora, nekodirano · Universal socket housing uncoded Samo uz odgovarajući prateći deo 1
15 61 13 6 954 518 Kućište utičnice · Plug housing Samo uz odgovarajući prateći deo 1
-- 61 13 0 056 962 Čaura kontakta MQS sa kablom · Bushing contact MQS with cable 10
18 61 13 8 377 072 Univerzalno kućište konektora, nekodirano · Universal socket housing uncoded Samo uz odgovarajući prateći deo 1
Napomene iz kataloga
  • B350*1B – senzor pritiska, prednji desni *****
  • B36*1B - Upozorenje na promenu trake, prednje levo *****
  • B39*1B – senzor visine vozila, prednji levi *****
  • B40*1 senzor vazdušnog jastuka, levi B-stub *****
  • B465*1B – Prednji radarski senzor
  • B49*1B - Centralna ventilaciona rešetka *****
  • B512*1B – Senzor temperature prostora za noge zadnjeg dela kabine

Brojeve delova proveri po VIN-u pre kupovine: u katalogu isti deo ima više izvedbi, zavisno od motora i godišta proizvodnje.
